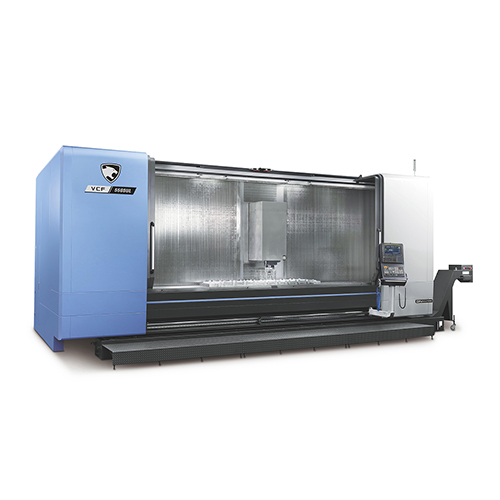

VCF
Cada serie VCF viene con un diseño de mesa fija, guías de rodillos y un husillo BIG-PLUS que se unen para brindar la rigidez que necesita para cualquier aplicación. Además, la tuerca del husillo de bolas y el enfriamiento de la montura mantienen el VCF preciso y con temperatura controlada.
Resumen de producto
GRAN ESCALA
Mesa XL.
Si necesita una tonelada de recorrido del eje X, que viaje 118″ deberías tomar el trabajo. Esta longitud se adapta a una variedad de piezas de trabajo y le da espacio para ser creativo con la configuración de su ciclo de mecanizado.
¿Quiere una configuración estándar de 3 ejes? Hecho. ¿Qué tal un husillo con cabezal giratorio en el eje B y una mesa integrada en el eje C? Por supuesto. ¿Mesa de eje A montable? Vamos. Aceptamos el reto.
ESPECIFICACIONES TÉCNICAS
Lo sugerido es una especificación estándar global y puede variar.
| CARACTERÍSTICAS | VCF 850 II | VCF 850L II | VCF 850LSR II |
|---|---|---|---|
| RECORRIDOS | |||
| Eje X Distancia de viaje | 2000 mm | 3000 mm | 3000 mm |
| Eje Y Distancia de viaje | 850 mm | 850 mm | 850 mm |
| Eje Z Distancia de viaje | 800 mm | 800 mm | 800 mm |
| TASAS DE ALIMENTACIÓN | |||
| Avance rápido del eje X | 40 m/min | 40 m/min | 40 m/min |
| Avance rápido del eje Y | 40 m/min | 40 m/min | 40 m/min |
| Avance rápido del eje Z | 40 m/min | 40 m/min | 40 m/min |
| HUSILLO PRINCIPAL | |||
| Velocidad Máxima de Husillo | 12000 r/min | 12000 r/min | 12000 r/min |
| Potencia Máxima de Husillo | F_18.5/22, H_24/32 kW | F_18.5/22, H_24/32 kW | F_18.5/22, H_24/32 kW |
| Torque Máximo de Husillo | F_204, H_126.3 N·m | F_204, H_126.3 N·m | F_204, H_126.3 N·m |
| Herramienta Cónica | ISO #40 | ISO #40 | ISO #40 |
| MESA | |||
| Largo de Mesa | 2500 mm | 3500 (137.8") mm | 3500 mm |
| Ancho de Mesa | 870 mm | 870 (34.3") mm | 870 mm |
| Máximo peso de Pieza de Trabajo | 3500 kg | 3500 kg | 3500 kg |
| DIMENSIONES | |||
| Largo de Mesa | 3795 mm | 3795 mm | 3795 mm |
| Alto | 3205 mm | 3205 mm | 3205 mm |
| Ancho de Mesa | 4440 mm | 5440 mm | 5440 mm |
| Peso | 22000 kg | 24000 kg | 24000 kg |
¿NECESITAS MÁS INFORMACIÓN?
Nuestro equipo está listo para apoyarte en la selección de tu equipo. Nuestros equipos son configurables para adaparse a las necesidades de tu proyecto.
