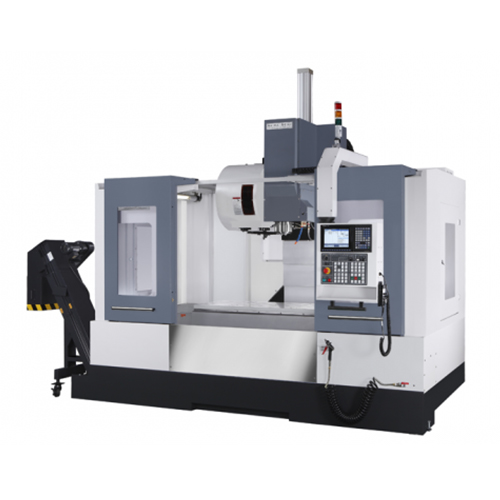

AKIRA SEIKI
SERIE HV-A
AKIRA SEIKI proporciona una gama completa de productos estándar para cumplir con el requisito del 85% del mercado de corte de metales. Su rendimiento se basa en 3 valores fundamentales: precisión, eficiencia y acabado en el mercado de alta producción.
Máquina avanzada Foster BT50
Las fundiciones AKIRA SEIKI en los Centros de Maquinado Vertical son sólidas, para lograr una precisión dinámica destacada y absorción de vibraciones durante el corte rápido.
AKIRA SEIKI promete ofrecer las mismas especificaciones y el mejor rendimiento, al mejor precio.
CARACTERÍSTICAS ESTÁNDAR
– Base física rígida.
– Hierro de Fundición de Alta Calidad Meehanite.
– Estructura reforzada para resistir la deformación.
– Base estable de alcance óptimo con diseño de columna de caja tipo grande A, el eje Z emplea una guía de deslizamiento robusta para pocketing y un fresado rápido.
– Tecnología de refrigerante que circula por el interior del cabezal de fundición para mantener la temperatura constante.
– Estructura Triangular Dorada que respalda el movimiento de aceleración y desaceleración superior.
– Tornillo de bolas de doble anclaje: Mejora la rigidez en el corte de alta velocidad y realiza pruebas de colaboración al 100% con láser y barra de bolas para garantizar la precisión geométrica.
– 200% Carga THK NR.
– Soporte de tecnología científica: El análisis digital de elementos finitos (FEA) demuestra una excelente precisión dinámica y absorción de vibraciones.
– La guía lineal más recomendada para cargas pesadas (tipo THK NR).
CARACTERÍSTICAS DEL HUSILLO
Los rodamientos NSK 4+2 de alta precisión soportan la reacción del corte y mantienen un funcionamiento más prolongado sin daños por sobrecalentamiento al utilizar un husillo de alta velocidad y alta rigidez.
ESPECIFICACIONES TÉCNICAS
Especificaciones | HV4.5A | HV5.5A | HV6A | HV8 | HV10 |
---|---|---|---|---|---|
Recorridos | |||||
Recorrido del eje X mm/pulgada | 1150 / 45,3 | 1350 / 53 | 1630 / 64,2 | 2060 / 81,1 | 2600 / 102.3 |
Recorrido del eje Y mm / pulgada | 640 / 25 | 640 / 25 | 850 / 33.5 | 850 / 33,5 | 1030 / 40,6 |
Recorrido del eje Z mm / pulgada | 660 / 26 | 660 / 26 | 815 / 32 | 815 / 32 | 815 / 32 |
Nariz del husillo a la superficie de la mesa mm / pulgada | 100 ~ 760 / 4 ~ 30 | 100 ~ 760 / 4 ~ 30 | 120 ~ 935 / 5 ~ 37 | 120 ~ 935 / 5 ~ 37 | 120 ~ 935 / 5 ~ 37 |
Centro del husillo a la cubierta de la columna mm / pulgada | 640 / 25 | 640 / 25 | 865 / 34 | 865 / 34 | 1050 / 41,3 |
Mesa | |||||
Tamaño de la mesa (L x W) mm / pulgada | 1300 x 600 / 51.1 x 23.6 | 1500 x 600/59 x 23,6 | 1750 x 800 / 69 x 31.5 | 2150 x 800 / 84,7 x 31,5 | 2750 x 950 / 108,2 x 37,4 |
Ranura T mm / pulgada | 18 x 100 x 5 ranuras / 0.7 x 3.94 x 5 ranuras | 18 x 100 x 5 ranuras / 0.7 x 3.94 x 5 ranuras | 18 x 125 x 6 ranuras / 0.7 x 4.9 x 6 ranuras | 18 x 125 x 6 ranuras / 0.7 x 4.9 x 6 ranuras | 18 x 125 x 7 ranuras / 0.7 x 4.9 x 7 ranuras |
Máxima carga kg / lb | 1560 / 3439 | 1800 / 3968 | 2760 / 6085 | 3240 / 7142 | 3600 / 7936 |
Carga estándar kg / lb | 1300 / 2866 | 1500 / 3307 | 2300 / 5071 | 2700 / 5952 | 3000 / 6614 |
Husillo | |||||
Máx. Potencia del motor (pico) HP + | 42 | 42 | 42 | 42 | 42 |
Máx. Potencia del motor (30 min) HP | 35 | 35 | 35 | 35 | 35 |
Máx. Velocidad rpm | 8,000 / 6,000 (OPT) | 8,000 / 6,000 (OPT) | 8,000 / 6,000 (OPT) | 8,000 / 6,000 (OPT) | 8,000 / 6,000 (OPT) |
Husillo cónico ISO 50 | BT50 / CAT50 | BT50 / CAT50 | BT50 / CAT50 | BT50 / CAT50 | BT50 / CAT50 |
Método de enfriamiento del husillo | Enfriamiento de aceite | Enfriamiento de aceite | Enfriamiento de aceite | Enfriamiento de aceite | Enfriamiento de aceite |
Alimentación | |||||
Avance rápido X / Y / Z M / min Ipm | 36 / 36 / 30 1417 / 1417 1181 | 36 / 36 / 30 1417 / 1417 1181 | 36 / 36 / 30 1417 / 1417 1181 | 36 / 36 / 30 1417 / 1417 1181 | 30 / 30 / 25 1181 / 1181 / 984 |
Velocidad de corte X / Y / Z M / min Ipm | 8 / 8 / 8 315 / 315 / 315 | 8/8/8 315/315/315 | 8 / 8 / 8 315 / 315 / 315 | 8 / 8 / 8 315 / 315 / 315 | 8 / 8 / 8 315 / 315 / 315 |
Precisión | |||||
Posicionamiento mm / pulgada | 0.01 / 0.00039 | 0.01 / 0.00039 | 0.015 / 0.00059 | 0.015 / 0.00059 | 0.015 / 0.00059 |
Repetibilidad mm / pulgada | ± 0,003 / ± 0,00012 | ± 0,003 / ± 0,00012 | ± 0,005 / ± 0,00020 | ± 0,005 / ± 0,00020 | ± 0,005 / ± 0,00020 |
Cambiador de herramientas | |||||
ATC | 28T | 28T | 28T | 28T | 28T |
Máx. Diámetro de herramienta mm / pulgada | 100 / 3.9 | 100 / 3.9 | 100 / 3.9 | 100 / 3.9 | 100 / 3.9 |
Máx. Diámetro de herramienta (sin herramienta vecina) mm / pulgada | 200 / 7,9 | 200 / 7,9 | 200 / 7,9 | 200 / 7,9 | 200 / 7,9 |
Máx. Longitud de la herramienta mm / pulgada | 350 / 13,8 | 350 / 13,8 | 350 / 13,8 | 350 / 13,8 | 350 / 13,8 |
Máx. Peso de la herramienta kg / lb | 15 / 33 | 15/33 | 15 / 33 | 15 / 33 | 15 / 33 |
Tiempo de herramienta a herramienta (60hz) segundo | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 |
General | |||||
Capacidad del tanque litro / gal | 350 / 92,5 | 400 / 105,7 | 640 / 169 | 700 / 185 | 900 / 237.8 |
Eliminación de virutas | Cajón | Cajón | Cajón | Cajón | Cajón |
Requisito de presión de aire Mpa / psi | 0.5 / 72.5 | 0.5 / 72.5 | 0.5 / 72.5 | 0.5 / 72.5 | 0.5 / 72.5 |
Regulación de poder kVA | 35 | 35 | 35 | 35 | 35 |
Espacio de piso mm / pulgada | 3400 x 2495 / 134 x 98 | 3800 x 2495 / 150 x 98 | 4300 x 3525 / 169 x 139 | 4950 x 3525 / 195 x 139 | 6200 x 3960 / 244 x 156 |
Peso kgs | 8033 | 8290 | 12475 | 14410 | 19314 |
Lo sugerido es una especificación estándar global y puede variar.
