CubeBOX Blues DR 3 Posiciones
Sistema de carga y descarga
- Robot industrial FANUC de 6 ejes con carga útil de 12 kg y 25 kg.
- Apilador de 5 – 7 Cajones con dimensiones (Largo 900 mm x Ancho 500 mm) cada cajón .
- Máxima Altura de pieza (117 mm) y Diámetro de la pieza (5 mm a 450 mm).
- Adecuado para atender hasta 2 máquinas CNC.

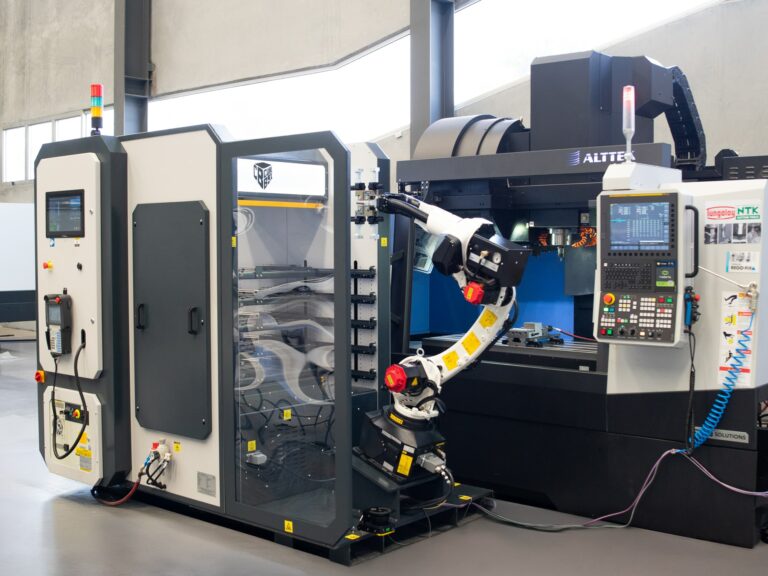

CubeBOX Drawer System
Diseñado para garantizar un funcionamiento ininterrumpido durante la carga de piezas en el área de almacenamiento, maximizando la productividad y reduciendo tiempos muertos. Este sistema es ideal para alimentar hasta 2 Centros de Maquinado.
Integra tres posiciones clave que optimizan el flujo de trabajo:
- Posición de carga y descarga para el operador durante la operación, permitiendo una interacción segura y sencilla.
- Zona de seguridad para el operador y/o posición de extracción del robot, garantizando un entorno protegido para ambas partes.
- Posición de toma y colocación del robot, optimizada para precisión y rapidez en el manejo de piezas.
Características
Especifícaciones
Características
- Compatible con cualquier Marca y Tipo de Máquina CNC (Tornos, Centro de Maquinado).
- Configuración fácil y rápida.

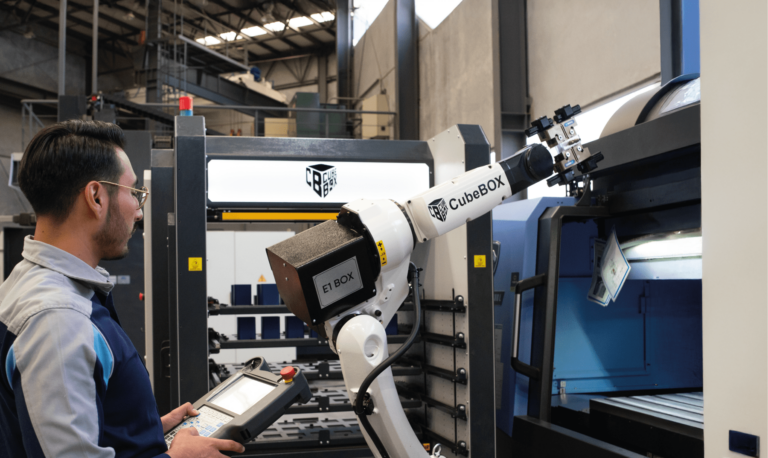

- Software de automatización inteligente RoboCAM.
- PC con panel táctil.
- Reglamento CE.
Especifícaciones
Especificaciones | |
---|---|
Capacidad de Pieza | |
Diámetro de la pieza (mín. – máx.) | 5 mm – 450 mm |
Altura de la pieza de trabajo (máx.) | 117 mm |
Mín/Max Longitud lateral de la pieza de acero hexagonal | 10 mm – 100 mm |
Características del Robot | |
Modelo de Robot Industrial FANUC | M10iD12 // M20iD25 |
Grados de Libertad | 6 |
Máxima Carga Permitida | 12 Kg // 25 Kg |
Alcance | 1441 mm // 1831 mm |
Repetibilidad | ± 0.02 mm // ±0.02 mm |
Caracteristicas de Drawer | |
Cantidad de cajones | 5 – 7 |
Dimension de cajones (Largo x Ancho) | Largo 900 mm x Ancho 500 mm |
